Уплотнение гидроцилиндра работает как часть системы, а не как отдельное кольцо. На его ресурс одновременно влияют давление, скорость движения, температура, боковые нагрузки, шероховатость штока и совместимость материала с рабочей жидкостью. Поэтому подбор «по похожему размеру» часто дает кратковременный результат: цилиндр перестает течь после сборки, но через несколько смен проблема возвращается.
Какие данные нужны до заказа
Для нового узла исходные параметры берут из чертежа. При ремонте желательно измерять не только снятую манжету, но и металлические посадочные места. Эластомер после длительной работы меняет форму: растягивается, получает остаточную деформацию, изнашивается по рабочей кромке. Если скопировать только его наружные размеры, новая деталь может оказаться неверной.
| Параметр | Что проверяют | На что влияет |
|---|---|---|
| Шток и гильза | Диаметр, овальность, риски, коррозия | Герметичность и износ кромки |
| Канавка | Диаметр, ширина, глубина, радиусы | Обжатие и устойчивость к выдавливанию |
| Давление | Рабочее и пиковое | Профиль, твердость, опорные кольца |
| Температура | Средняя и кратковременные пики | Выбор полиуретана, NBR, FKM или PTFE |
| Среда | Тип масла, эмульсия, вода, химические добавки | Совместимость и набухание материала |
| Скорость | Скорость штока и частота циклов | Трение, нагрев и смазывание |

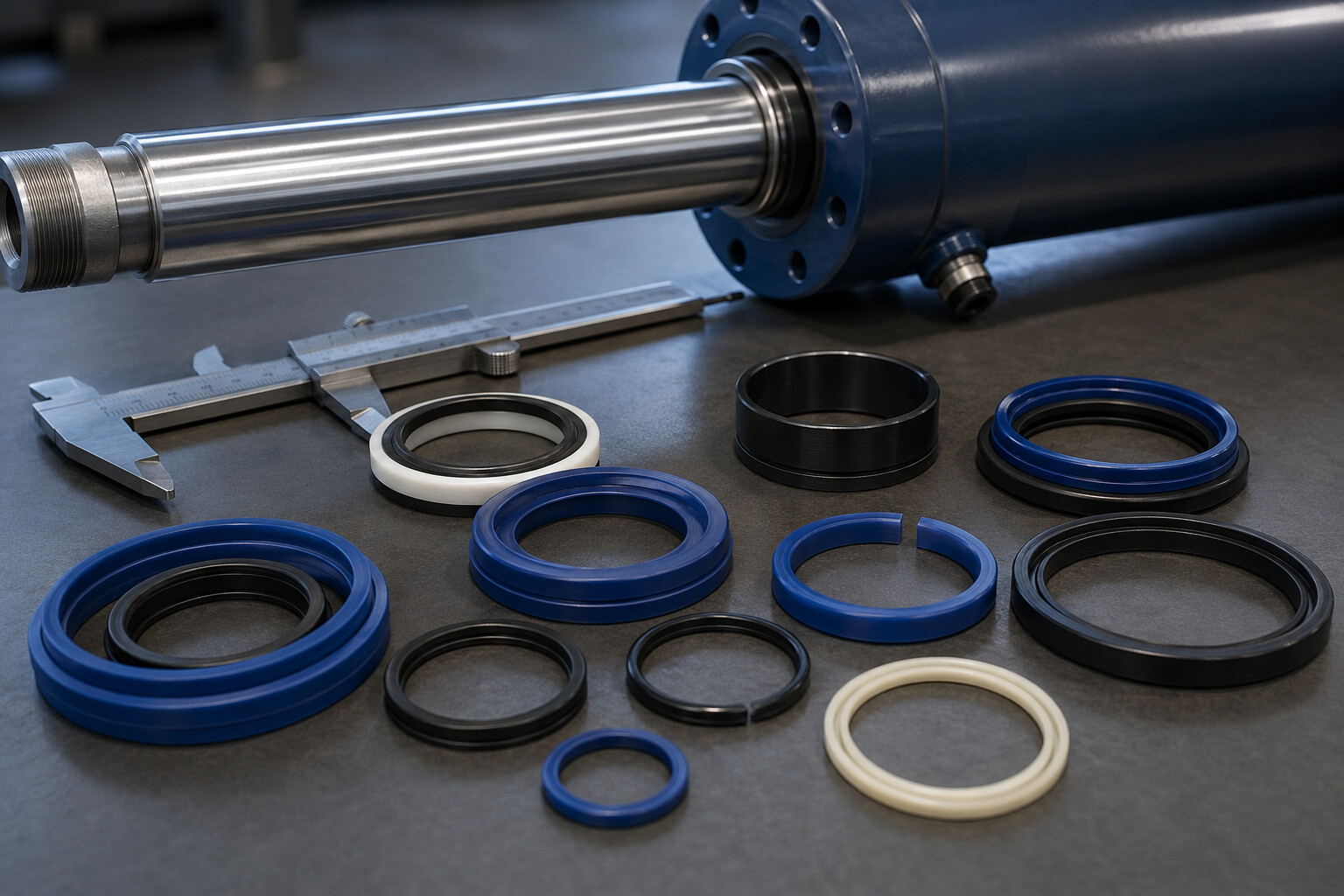

Из каких элементов складывается система герметизации
В типовом гидроцилиндре применяют несколько групп деталей. Штоковое уплотнение удерживает масло внутри цилиндра. Поршневое разделяет полости с разным давлением. Грязесъемник очищает шток при втягивании. Направляющие и опорные кольца воспринимают поперечную нагрузку и не дают металлу соприкасаться с металлом. Статические кольца герметизируют крышки и неподвижные соединения.
Нельзя компенсировать отсутствие направляющего кольца более жесткой манжетой. При перекосе штока рабочая кромка все равно получит одностороннюю нагрузку. Аналогично новый грязесъемник не исправит глубокие задиры или коррозию на хромированной поверхности.
Как выбрать профиль
Манжеты одностороннего действия устанавливают рабочей кромкой к давлению. Для поршня двустороннего цилиндра нужен профиль, рассчитанный на давление с обеих сторон, либо две детали с правильной ориентацией. При больших зазорах между металлическими деталями применяют противоэкструзионные кольца: они поддерживают уплотнение со стороны низкого давления и уменьшают риск выдавливания материала в зазор.
Профиль также связан с условиями пуска. Узлы с длительными простоями требуют хорошей герметичности при низком давлении. Быстроходные цилиндры чувствительнее к трению и отводу тепла. Для загрязненной среды важна согласованная работа основного уплотнения и грязесъемника, а не отдельный выбор каждого элемента.
Материал: почему универсального варианта нет
- Полиуретан выбирают за стойкость к износу и выдавливанию. Он часто подходит для мобильной гидравлики и интенсивных циклов.
- NBR применяют в распространенных гидравлических маслах при умеренных температурах; материал эластичен и хорошо работает в статических и динамических узлах.
- FKM используют при повышенной температуре и контакте с рядом агрессивных сред, но решение принимают после проверки совместимости.
- PTFE-композиции дают низкое трение и стабильную работу на скорости, однако нередко требуют эластомерного энергизатора и качественной поверхности.
Проверка перед установкой
До сборки удаляют заусенцы, контролируют фаски, очищают канавки и промывают детали. На штоке не должно быть острых кромок, которые разрежут манжету при протяжке. Уплотнение смазывают совместимой рабочей жидкостью, не перегибают и не растягивают сильнее, чем допускает профиль. После сборки цилиндр запускают без максимальной нагрузки, удаляют воздух и проверяют движение на малом давлении.
Что передать изготовителю
Для точного подбора достаточно собрать короткую техническую карту: размеры штока, поршня и канавок; рабочее и пиковое давление; диапазон температур; тип жидкости; скорость; характер нагрузки; фотографии снятых деталей и посадочных мест. Если маркировка отсутствует, уплотнение можно изготовить по чертежу или образцу. Чем полнее исходные данные, тем меньше вероятность, что проблему придется решать повторной разборкой цилиндра.
Короткие ответы по подбору
Можно ли подобрать манжету только по старому образцу?
Образец помогает восстановить профиль, но размеры лучше подтвердить по штоку, гильзе и канавке. Изношенный полимер обычно имеет остаточную деформацию.
Что важнее: давление или размер?
Оба параметра обязательны. Размер обеспечивает посадку, а давление вместе с монтажным зазором определяет риск выдавливания и требования к профилю.
Нужно ли сообщать марку масла?
Да. Базовое масло и присадки влияют на набухание, твердость и долговечность материала.
Можно ли заменить резиновую манжету полиуретановой?
Только после проверки температуры, жидкости, профиля, зазора и способа монтажа. Материалы нельзя заменять автоматически.
